產品中心
公司主營產品有交聯聚乙烯絕緣電力電纜、控制電纜、架空絕緣導線、高低溫計算機電纜、氟塑料耐高溫電纜、各種硅橡膠耐磨防腐電纜、丁晴絕緣軟電纜、補償導線、阻燃及耐火低煙無鹵電纜、礦用電纜、鋼絞線及鋼芯鋁絞線等上百余種電纜產品

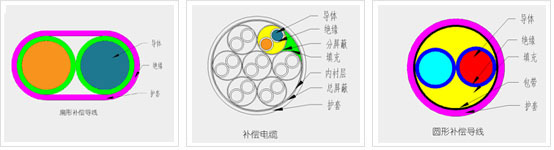

補償導線、補償電纜
補償導線、補償電纜與熱偶配套，用于電力、冶金、石油、化工等廠礦及科研部門中的溫度測量和控制。
按照國家標準GB/T4989—1994組織生產。
補償導線分為延長型和補償型二中，延長型補償導線用字母“X”附在熱電偶分度號之后，補償型補償導線用字母“C”附在熱電偶分度號之后。
常用符號
S—表示熱電特性允差為精密極的補償導線
G—表示一般用補償導線
H—表示耐熱用補償導線
R—表示多股軟補償導線
P—表示有屏蔽層的補償導線
V—聚氯乙烯材料
F—聚四氟乙烯材料
B—無堿玻璃絲材料
產品品種及對應的基本型
|
產品名稱 |
型號 |
配用熱電偶 |
熱電偶分度號 |
|
銅—銅鎳0.6補償型導線 |
SC或RC |
鉑銠13—鉑熱電偶 |
S或R |
|
鐵—銅鎳22補償型導線 |
KCA |
鎳鉻—鎳硅熱電偶 |
K |
|
銅—銅鎳40補償型導線 |
KCB |
||
|
鎳烙10—鎳硅3延長型導線 |
KX |
||
|
鐵—銅鎳18補償型導線 |
NC |
鎳鉻硅—鎳硅熱電偶 |
N |
|
鎳烙14硅—鎳硅延長型導線 |
NX |
||
|
鎳烙10—銅鎳45延長型導線 |
EX |
鎳鉻—銅鎳熱電偶 |
E |
|
鐵—銅鎳45延長型導線 |
JX |
鐵—銅鎳熱電偶 |
J |
|
銅—銅鎳45延長型導線 |
TX |
銅—康銅熱電偶 |
T |
產品規格
|
線芯型式 |
線芯標稱截面mm2 |
線芯股數 |
單線（合金線）直徑mm |
|
單股線芯 |
0．2 |
1 |
0．52 |
|
0．5 |
1 |
0．80 |
|
|
1．0 |
1 |
1．13 |
|
|
1．5 |
1 |
1．37 |
|
|
2．5 |
1 |
1．76 |
|
|
多股線芯（軟線） |
0．2 |
7 |
0．20 |
|
0．5 |
7 |
0．30 |
|
|
1．0 |
7 |
0．43 |
|
|
1．5 |
7 |
0．52 |
|
|
2．5 |
19 |
0．41 |
主要技術說明
（1）一般用補償導線的絕緣層和護套以聚氯乙烯為主體材料，耐熱用補償導線的絕緣層和護套以聚四氯乙烯為主體材料。
（2）普通級產品的最高工作溫度有70℃和100℃兩種。 耐熱級產品的最高工作溫度有200℃和260℃兩種。
（3）電纜最小彎曲半徑鎧裝電纜不小于電纜外徑的12倍。
聚氯乙烯絕緣和護套非鎧裝電纜不小于電纜外徑的6倍。
氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的6倍。
